維宏水切割測高，精度可控制在0.05mm以內
發布時間：2019-08-16 16:19

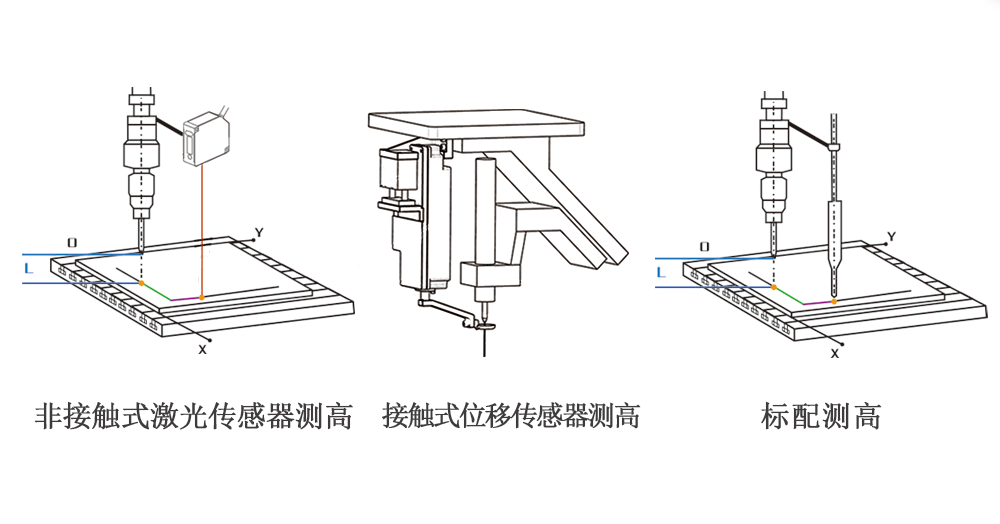

水切割加工過程中，工件表面不平整會造成撞刀、切割質量及精度差等問題，為此維宏股份推出了多種測高解決方案。
激光傳感器測高
五軸水切割在大角度切割時，工件表面高度的誤差會嚴重影響切割精度。大幅面材料加工時，工作臺格柵不平以及材料變形的問題，工件表面會存在不同程度的高度誤差。在建材行業，對于巖板及石材臺面的大角度加工，該問題尤其突出，為此維宏股份對比多種測高方案，最終選擇了利用激光位移傳感器進行掃描測高的方案。
使用激光掃描測高，優勢明顯
效率高
采用高功能型激光傳感器，數據采樣周期ms級，可實現高速無停留掃描測高。
精度高
采用高精度傳感器進行數據采樣，且測高過程中不會造成工件形變。與市場常用測高相比，使用激光測高精度可控制在0.05mm以內。
穩定性高
相對于接觸式測高方式，無碰撞風險，硬件機構損耗低，使用壽命長。
多種掃描方案，可根據切割圖形形態靈活選擇，提高測高效率。
矩陣式掃描測高
針對切割刀路圖形繁多的情況， 如茶幾、廚衛臺面等的切割。
按軌跡掃描測高
針對切割刀路圖形簡潔、單一的情況，如大板桌面的切割。
接觸式位移傳感器測高
接觸式位移傳感器測高是一種切割過程中的測高方式。使用該方式測高，可保證加工過程中靶距恒定，從而提升切割精度和效率，適用于表面較硬較光滑，劃痕無影響的工件加工。
接觸式位移傳感器測高主要有隨動測高及按距離測高兩種方式。

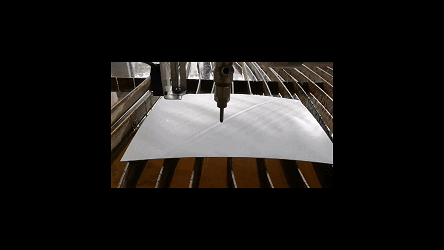

隨動測高
對于板材表面呈凹凸不規則曲面或工作臺不平時，隨動測高可實現靶距恒定，避免撞刀并確保較好的切割效果。
點擊圖片可觀看視頻↓↓↓

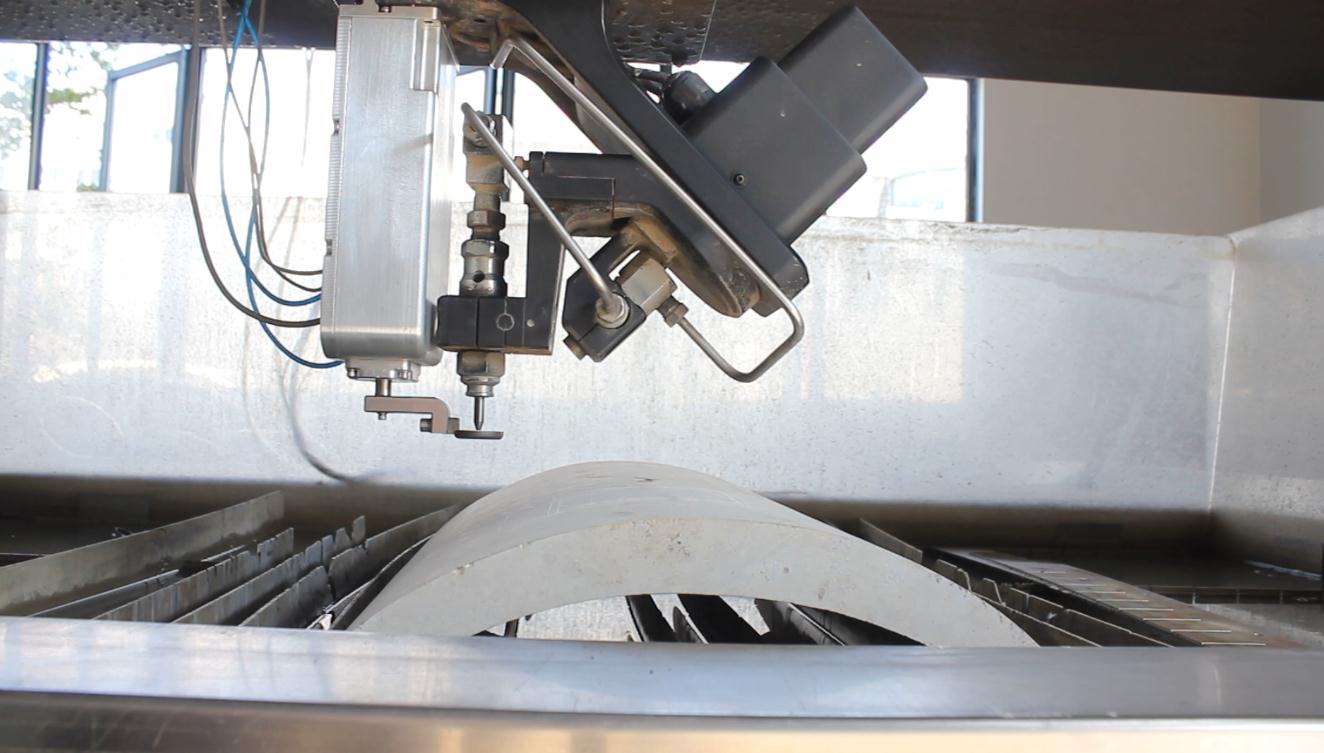

另外對于表面呈拱形、球面等規則曲面的板材切割，只需導入二維的圖形（投影圖形），可省去三維CAM的編程成本。

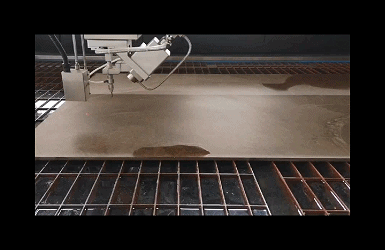

按距離測高
對于工件表面不平但變化幅度不大的情況，“按距離測高”在切割過程中每隔一定距離自動進行一次測高，可避免在切割過程中撞刀，實現無人值守的自動切割加工。
標配測高

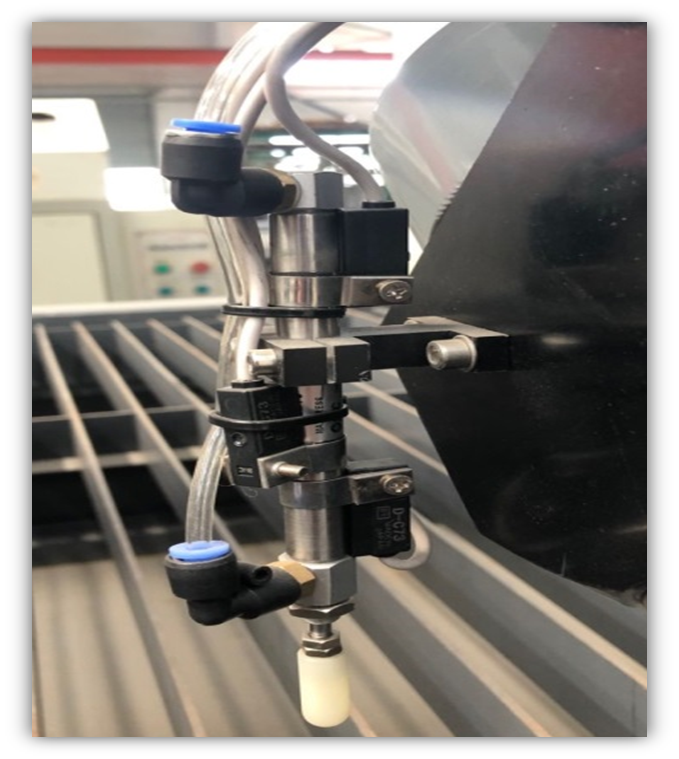

除了非接觸式的“激光傳感器測高”、“接觸式的位移傳感器測高”，客戶還可以使用低成本的氣缸裝置，通過軟件IO端口的控制來實現測高。
單點測高
一鍵即可完成對刀工作，省去繁瑣的手動清零的對刀操作。
三點測高
對于工件表面是平整的但不平行于水平面（如工作臺不平整引起）的情況，通過三點測高功能，即可保證切割時刀頭距離工件表面的高度保持恒定。
