無人工廠丨維宏助力打造TFT-LCD液晶屏智能制造產線
發布時間：2020-03-06 09:15
屏幕是手機與用戶交互的重要窗口，其配置和特性直接影響著用戶的使用體驗，與核心芯片組并稱手機兩大核心器件。
目前，中高端手機AMOLED屏幕已經普及，但在整個手機市場，LCD依然是絕對主流。最新統計數據顯示，TFT-LCD仍是我國手機產業首選的屏幕，占比高達64.3%。（數據來源于：中國信通院）
制造業面臨用工難，此次疫情又使得用工壓力雪上加霜。如何在不接觸、防傳染的情況下，大批量進行TFT-LCD液晶顯示屏加工呢？
建立無人產線實現高速生產，不失為一個不錯的解決方案。如維宏股份聯合深圳久久犇打造了TFT-LCD液晶屏自動化產線。

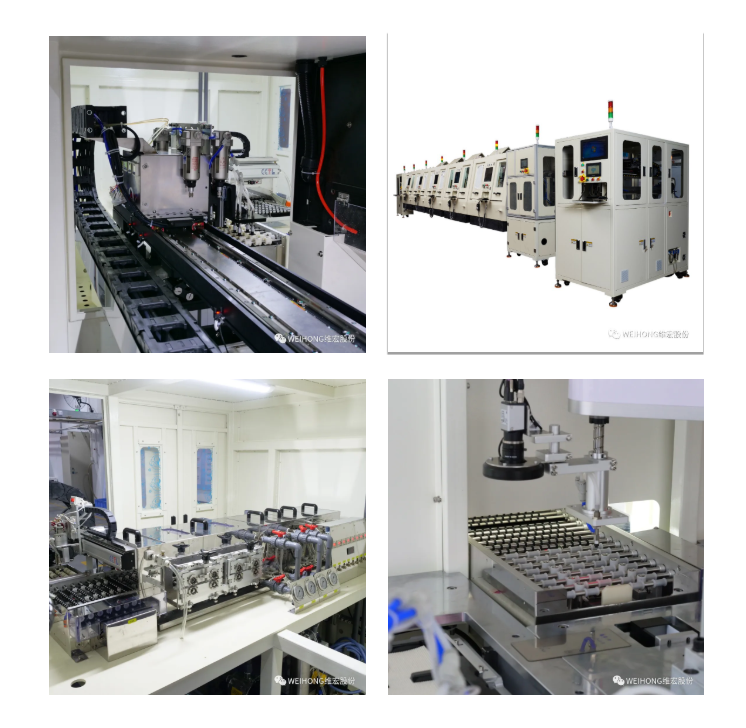

TFT-LCD液晶屏產線
該TFT-LCD液晶屏自動化產線屬于智能制造無人工廠項目的精品工程。
集自動上下料、多組CNC機組、CCD二維碼識別、CCD視覺定位加工、自動清洗、自動AOI檢測、自動補償?shù)扔谝惑w。

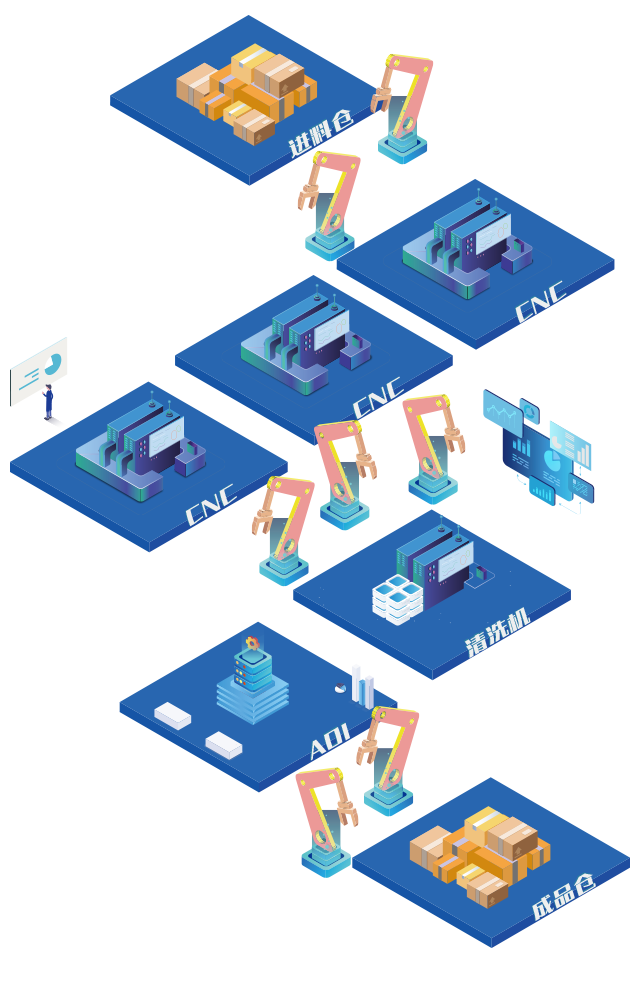

產線流程
【機械手取原料】→【向 CNC機組上料】→【CNC加工】→【機械手到CNC機取成品放到清洗機】→【清洗處理并風干】→【自動傳送到AOI檢測】→【機械手根據檢查結果分揀放置良品倉或不良倉】
產線方案解析
維宏股份3C產品線經過長期市場調研，收集大量設備廠商及終端用戶需求，最終方案圍繞高效率、高品質、智能化、自動化、信息化制定，研發出符合市場需求的智能自動化配套產品。

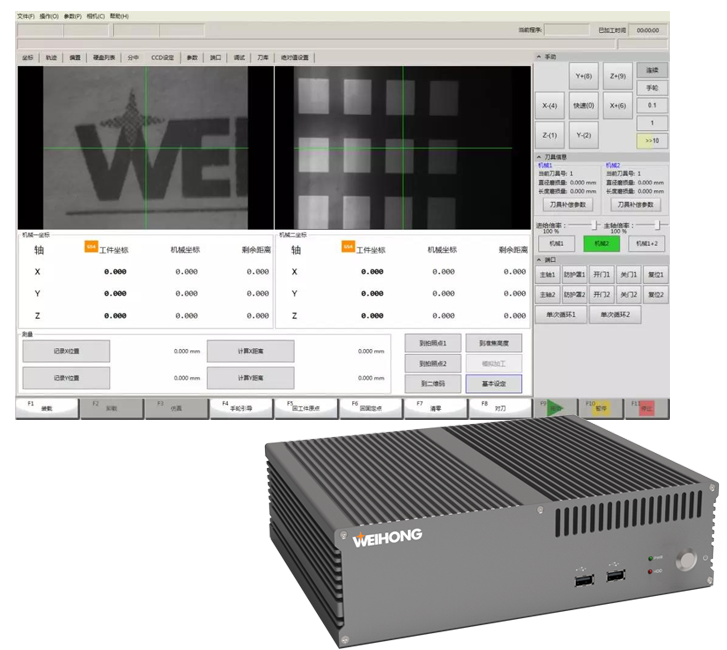

數控系統解決方案
△產品形態
NC68A高性能工控機硬件
+NcStudioV12雙通道雙CCD控制系統
△產品特點
-
多臺CNC機組組成一條產線，為加工效率提供保障；
-
內嵌視覺定位及多種補償機制，為精準定位加工提供保障；
-
二維碼識別功能，為產品ID提供對應數據信息，打造智能信息工廠實現產品身份信息追溯；自動補償AOI檢測數據，實現全閉環無人控制；
-
系統采用多通道多視覺架構設計，提高設備加工產能，減少設備占地面積，有效節約成本；
-
支持主流工業通信協議，如OPC UA、MTConnect等，并可根據客戶需求擴展定制和提供聯網技術輔導。

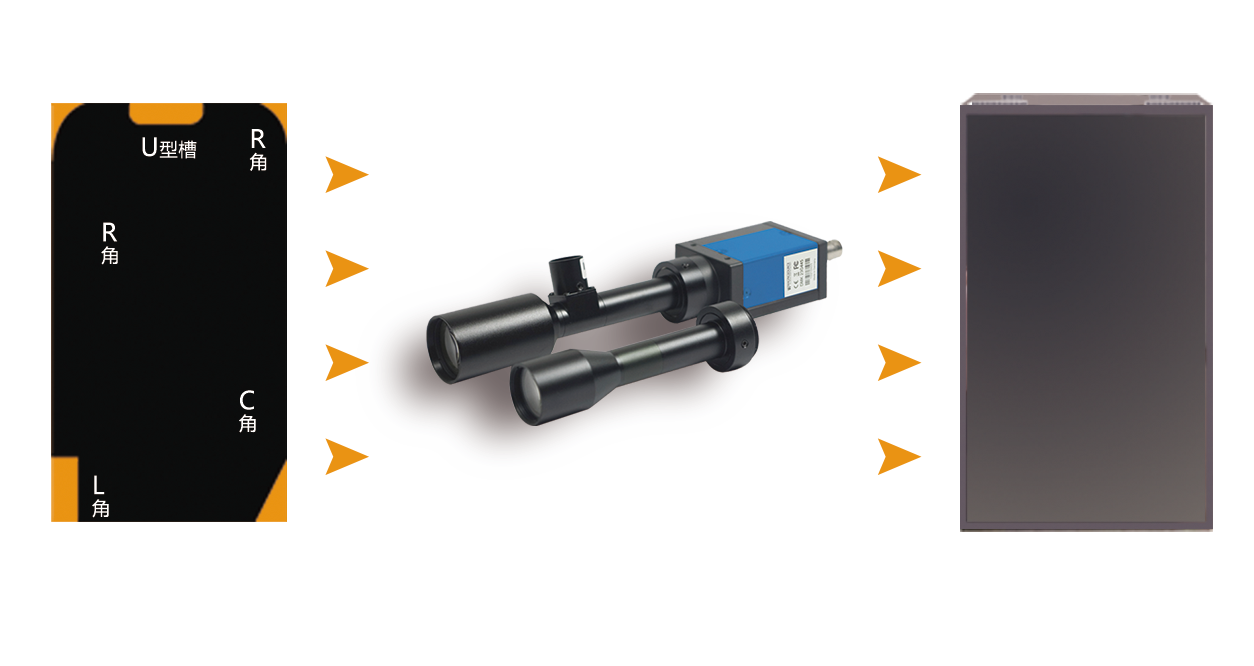

CCD視覺定位系統
通過兩點拍照和二次定位功能，實現工件位置自動校正，達到滿足客戶高精度加工要求。

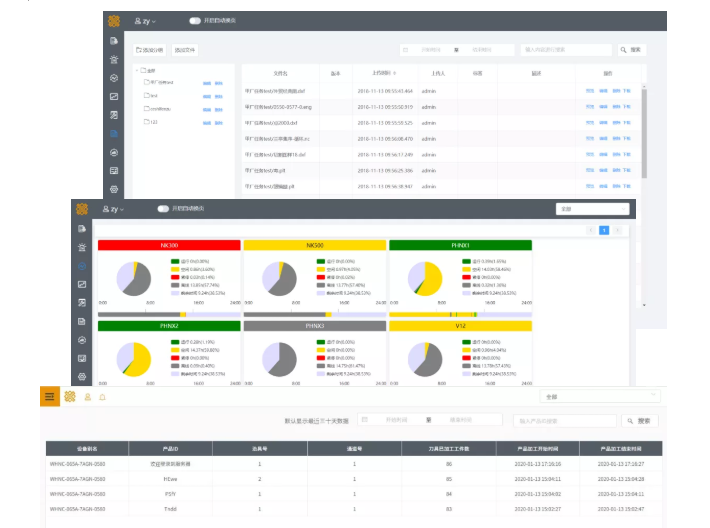

xFactory智能工廠系統
維宏股份為該解決方案配套了xFactory智能工廠系統，該系統為生產線提供了生產管理功能，并將數控機床數據與客戶信息控制中心實現及時交互，方便客戶實時監控機床狀態、生產情況，追蹤產品生命周期，提高機床的使用效率以及加工產品的良率。
在工業智能化的今天，維宏數控系統全面內置工業聯網能力，可與xFactory智能工廠系統、AOI檢測系統等無縫對接并聯合工作，從而為TFT-LCD液晶屏生產企業打造先進的智能柔性自動化生產線。
